废气焚烧炉分为直燃炉TO炉、蓄热式高温氧化炉RTO炉、蓄热式催化氧化炉RCO炉、催化氧化炉CO炉。那么您知道以上类型的焚烧炉废气处理工艺是怎样的吗？下面为您做简单介绍：

CO焚烧炉废气处理工艺

催化氧化器（Catalytic Oxidizer,简称VOC-CO）是一种用于处理中低浓度挥发性有机废气的节能型环保装置。是利用催化剂的作用降低了有机物的活化能，使有机物的氧化温度降低zhi相对低的温度（例如300℃）发生wan全氧化分解，生成CO₂和 H2O。

有机废气先jin入换热器进行换热，实现对余热的回收，换热器后通过加热器（采用多组电加热管进行加热）对废气进一步升温，升温后的有机废气达到废气在催化剂作用下的起燃温度。废气进入催化燃烧床，在催化剂的作用下，高温裂解成CO2和H2O，有机成分得到净化，同时有机废气裂解释放出热量使气体温度进一步升高，净化后的尾气经过换热器实现余热的回收利用。

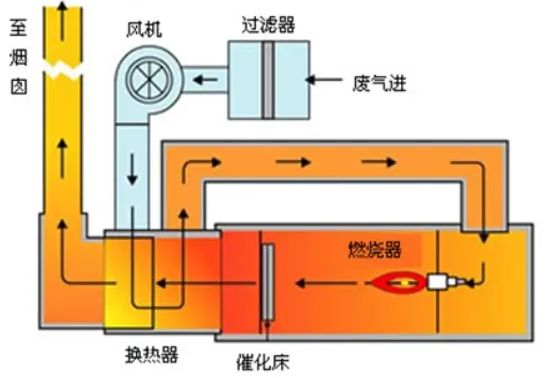

（CO焚烧炉）

催化燃烧的预热废气加热采用无污染、运行稳定的电加热方式，电热管分成多组、由电控箱自动控制，采用PLC与系统温度联锁控制，当废气温度低于一定温度时（可设定）电热管会自动接通电源给废气加热，当废气温度高于一定温度时（可设定）电热管会自动断开一组、二组、多组或全部电源以节约电能及达到a全运行。

催化燃烧反应是典型的气—固相催化反应，其实质是在一定温度下，共同吸附于催化剂表面的有机物(VOCs)与来自空气中的氧发生催化氧化反应，彻d氧化分解成无害的CO2和H2O，并释放反应热的过程。借助催化剂可大幅降低有机物的起燃温度，进行无焰燃烧，减少预热能耗及NOx的生成。

CO氧化装置由燃烧室、催化剂及电加热器组成。

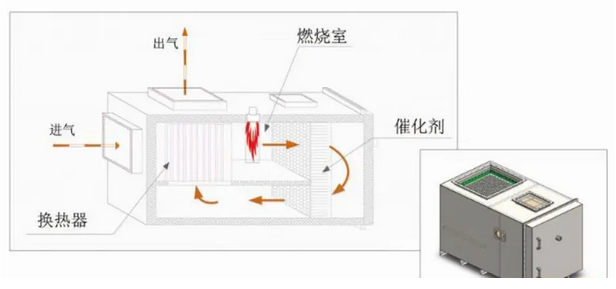

（CO焚烧炉结构图）

RCO焚烧炉废气处理工艺

蓄热式催化氧化炉是一种带有蓄热功能的焚烧炉，又因其内部配置相应的催化剂，提高废对应成分的活化能，从而降低废气的燃烧温度。因此称为蓄热式催化氧化炉，RCO炉分为氧化室和蓄热室两部分组成，氧化室是整个室体内部温度z高的部分，用于废气加温、氧化分解。壳体材质为碳钢板，外表面设置加强筋，内衬耐火保温层；壳体良好密封，设置检修门，设置温度检测、压力检测。 在燃烧室的每一个隔间都会摆放蓄热陶瓷砖来作为热交换的截止，并将热交换后的高温烟气热能回收并用来预热刚进入炉膛的VOCs废气，由于陶瓷蓄热材的高蓄热性能来进行热回收，时进入到燃烧室的废气温度稳定，进而提高VOCs氧化处理的效率。

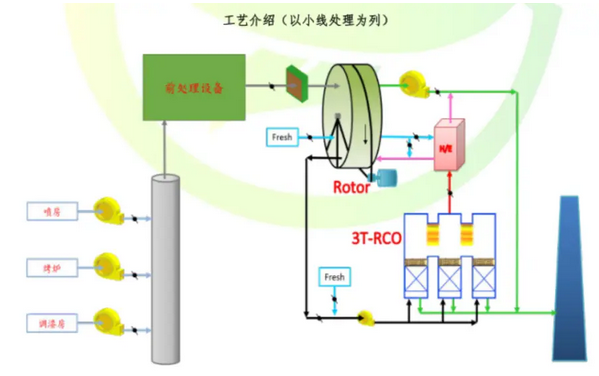

（RCO焚烧炉）

沸石转轮系统：生产过程排放的尾气进入沸石转轮吸附，吸附后的洁净气体经烟囱达标排放，沸石转轮废气入口处设置过滤器，去除废气中的颗粒物。冷却气通过沸石转轮冷却区预加热后再经过热交换器升温zhi所需的脱附温度，进入沸石转轮的脱附区，脱除吸附在分子筛内的有机组分。

RCO系统：脱附后的废气由脱附风机加压进入RCO炉，通过阀门切换，轮流执行A/B（/C）槽进气排气操作。RCO炉中采用燃气燃烧器对废气进行加热，使燃烧室温度控制在300-350℃左右，确保VOCs氧化完quan，经高温氧化处理后的废气经蓄热层回收热量后经烟囱达标排放。

TO焚烧炉废气处理工艺

直燃炉是将含有VOCs成分的气体在高温下氧化分解，合理的氧气供给量、燃烧温度、停留时间及湍流度等四个燃烧条件，可达到预期的净化处理效果。在处理有机废气时，其燃烧温度多在700~800℃，与氧气充分混合，有机物氧化效率可达99%。为节约能源，直燃炉可利用燃烧后的高温气体的余热进行两段式热能回收，d一段热交换器用来将燃烧废气进行预热以节省燃烧室内能源消耗，di二段热交换器是将冷却气体加热升温zhi脱附温度，为转轮脱附提供足够的能量。

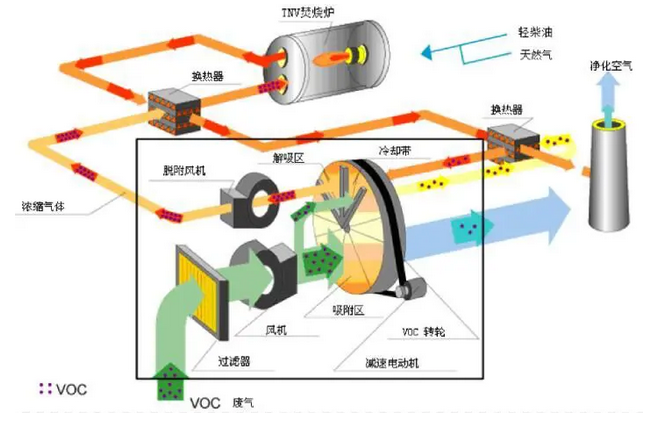

（TO焚烧炉）

针对于大风量、低浓度的VOC废气，TO炉一般会搭配沸石转轮使用，废气先通过预处理工艺，去除其中的粉尘、颗粒物及杂质成分，保护沸石转轮，沸石转轮一般分三个区域，分别为吸附区、脱附区和冷却区，面积占比为10:1:1，含有VOC的废气经过收集管路进入到沸石转轮，通过转轮吸附区进行吸附，转轮的吸附效率一般设计要求＞95%，经过转轮吸附区吸附后的废气可以达标排放。转轮在吸附的同时也进行局部的高温脱附，一般脱附区进气的设定温度是200-220℃，对转轮中吸附的VOC进行脱附和浓缩，脱附后的转轮区域需要进行冷却降温后才能恢复正常的吸附状态，脱附区的高温废气是通过从转轮冷却区出来的废气，跟转轮热交换的温度正常在120-130℃左右，经过换热器换热到200-220℃，进入到脱附区进行脱附和浓缩，脱附出来的废气经过脱附风机送入到预热换热器，将废气换热到350-420℃后进入到燃烧炉里进行燃烧。从转轮吸附区出口的废气和燃烧炉换热后的气体会排放到统一的烟囱进行排放。

针对于化工、医药等行业，废气的特点是风量低、浓度高、成分复杂的情况，TO炉也可以单独使用，考虑到TO炉没有蓄热过程，燃烧过程的温度传递全部由换热器实现，单独使用TO炉需要进气浓度达到。

RTO焚烧炉废气处理工艺

蓄热式热氧化器采用热氧化法处理中低浓度的有机废气，用陶瓷蓄热床换热器回收热量。其由陶瓷蓄热床、自动控制阀、燃烧室和控制系统等组成。其主要特征是：蓄热床底部的自动控制阀分别与进气总管和排气总管相连，蓄热床通过换向阀交替换向，将由燃烧室出来的高温气体热量蓄留，并预热进入蓄热床的有机废气；采用陶瓷蓄热材料吸收、释放热量；预热到一定温度（≥760℃）的有机废气在燃烧室发生氧化反应，生成二氧化碳和水，得到净化。典型的三床式RTO主体设备由一个燃烧室、三个陶瓷填料床、管道和九个风向切换阀、一个补新风阀、一个废气主控阀组成。该装置中的蓄热式陶瓷填充床换热器可使热能得到z大限度的回收，热回收率大于95%；处理VOC时不用或使用很少的燃料。

（RTO焚烧炉）

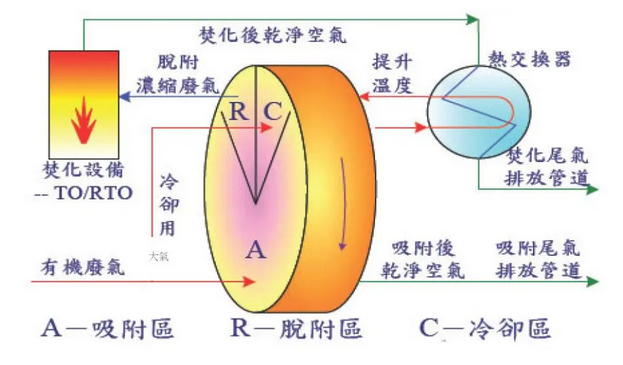

沸石转轮系统：生产过程排放的尾气进入沸石转轮吸附，吸附后的洁净气体经烟囱达标排放，沸石转轮废气入口处设置过滤器，去除废气中的颗粒物。冷却气通过沸石转轮冷却区预加热后再经过热交换器升温zhi所需的脱附温度，进入沸石转轮的脱附区，脱除吸附在分子筛内的有机组分。

RTO系统：脱附后的废气由脱附风机加压进入RTO炉，通过阀门切换，轮流执行A/B/C槽进气排气操作。RTO炉中采用燃气燃烧器对废气进行加热，使燃烧室温度控制在800℃左右，确保VOCs氧化完quan，经高温氧化处理后的废气经蓄热层回收热量后经烟囱达标排放。


以上就是《焚烧炉废气处理工艺_CO及RCO及TO及RTO焚烧炉废气处理工艺介绍》的全部内容，如您对焚烧炉设备有需求，即刻联系我们吧！
