风管选型过程
风管选型过程摘要
选型流程:1 了解客户需求:与客户进行沟通,了解其需求和项目背景。确认通风系统的用途、风量、风压要求以及特殊环境条件。 2测量现场参数:实地测量风管布置的长度、高度和宽度等尺寸。使用壁厚测量仪器测量现场的不锈钢板材壁厚。 3 计算风量和风压:根据客户提供的通风系统设计要求,计算所需的风量和风压。风量计算:根据通风系统设计流量和风管截面积计算得出。风压计算:根据通风系统设计要求和风管系统阻力特性进行
选型流程:
1 了解客户需求:
与客户进行沟通,了解其需求和项目背景。
确认通风系统的用途、风量、风压要求以及特殊环境条件。
2测量现场参数:
实地测量风管布置的长度、高度和宽度等尺寸。
使用壁厚测量仪器测量现场的不锈钢板材壁厚。
3 计算风量和风压:
根据客户提供的通风系统设计要求,计算所需的风量和风压。
风量计算:根据通风系统设计流量和风管截面积计算得出。
风压计算:根据通风系统设计要求和风管系统阻力特性进行计算。
4 选型匹配:
根据风量和风压要求,结合不锈钢风管的特性和环境条件,选择合适的直径和壁厚规格。
考虑不锈钢风管的直径、壁厚、长度等参数,匹配最适合的规格尺寸。
案例:
客户是一家新建的食品加工厂,通风系统需要的风量为5000 m³/h,风管系统的风压为200 Pa。
计算过程:
风量计算:
根据客户需求,风量(Q)为5000 m³/h。
风压计算:
根据通风系统的设计要求和风管系统阻力特性,假设风管的阻力系数为0.1 Pa/m。风管的长度(L)为30 m。
使用风压计算公式:风压(P)= 风阻(Pa/m) × 风管长度(m)。
将风阻系数和风管长度代入计算:
风压(P)= 0.1 Pa/m × 30 m = 3 Pa。

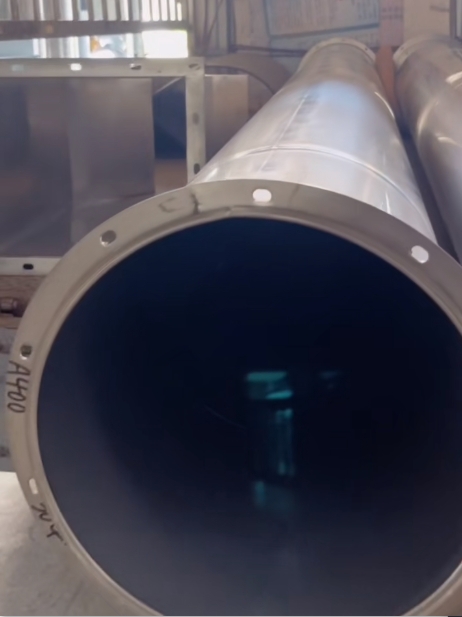

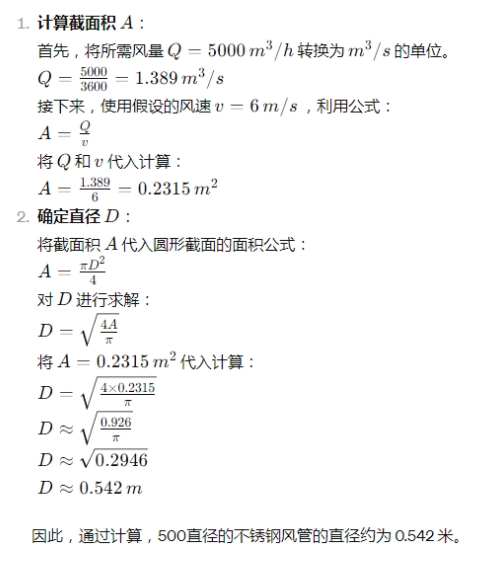

选型匹配:
以下是一个简化的304不锈钢风管直径和壁厚的对照表,仅供参考:
直径(mm) | 壁厚(mm) |
100 | 1.5 |
125 | 1.5 |
150 | 2.0 |
200 | 2.0 |
250 | 2.0 |
300 | 2.0 |
350 | 2.5 |
400 | 2.5 |
450 | 3.0 |
500 | 3.0 |
550 | 3.0 |
600 | 3.0 |
650 | 3.5 |
700 | 3.5 |
750 | 3.5 |
800 | 3.5 |
请注意,这只是一个简单的示例表格,实际情况可能因制造商和供应商而异。在选择风管规格时,还需要考虑具体的项目需求、系统设计要求以及其他因素。建议在实际选型过程中,根据具体项目的需求和设计条件,与相关专业人士进行详细的讨论和确认。
