偏光片核心生产工艺及废气处理方案
偏光片核心生产工艺及废气处理方案摘要
偏光片核心生产工艺及废气来源1. 四大工序与污染产生点工序工艺描述废气主要成分废气特点TAC膜涂布三醋酸纤维素膜表面涂布功能层乙酸乙酯、丙酮、丁酮（浓度800–2000 mg/m³）高VOCs，含微量增塑剂挥发物PVA延伸染色PVA膜碘染色+双向拉伸碘蒸气、醋酸、异丙醇含腐蚀性气体，易结晶堵塞管道复合压合TAC/PVA/保护膜多层热压复合环氧树脂固化剂挥发物（如乙二醇单乙醚）中低浓度，难降解有机物
偏光片核心生产工艺及废气来源
1. 四大工序与污染产生点
| 工序 | 工艺描述 | 废气主要成分 | 废气特点 |
|---|---|---|---|
| TAC膜涂布 | 三醋酸纤维素膜表面涂布功能层 | 乙酸乙酯、丙酮、丁酮（浓度800–2000 mg/m³） | 高VOCs，含微量增塑剂挥发物 |
| PVA延伸染色 | PVA膜碘染色+双向拉伸 | 碘蒸气、醋酸、异丙醇 | 含腐蚀性气体，易结晶堵塞管道 |
| 复合压合 | TAC/PVA/保护膜多层热压复合 | 环 氧树脂固化剂挥发物（如乙二醇单乙醚） | 中低浓度，难降解有机物 |
| UV固化 | 保护层光固化 | 丙烯酸酯单体、光引发剂裂解苯系物 | 瞬间高浓度，含异味物质 |
2. 技术难点
碘蒸气处理：常温下结晶（升华点184℃），易沉积在管道内壁；
混合溶剂回收：涂布废气含3种以上溶剂，分离提纯难度大；
多层复合废气：不同工序废气性质差异大，需分级处理。

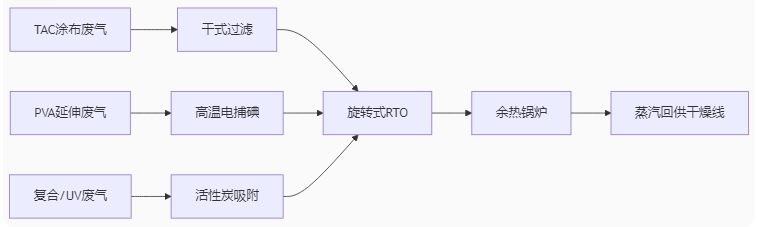

推荐废气处理方案：旋转式RTO + 分级预处理
一、工艺设计
1. 分级预处理系统
TAC涂布废气：干式过滤箱（去除≥0.5μm颗粒） + 冷凝回收（-5℃预冷回收乙酸乙酯）
PVA延伸废气：
▶ 高温电捕碘装置：废气加热至200℃防止碘结晶 → 静电捕集碘（纯度＞95%，可回用）
▶ 碱洗塔：中和醋酸气体（NaOH溶液循环）复合/UV废气：活性炭吸附箱（吸附难降解有机物）
2. 旋转式RTO核心参数
| 项目 | 参数 | 优势 |
|---|---|---|
| 操作温度 | 880℃（碘完全分解温度≥800℃） | 彻底分解碘蒸气及苯系物 |
| 分区设计 | 12扇区旋转蓄热体 | 抗碘结晶堵塞，维护周期延长3倍 |
| 硅铝陶瓷蓄热体 | 耐碘腐蚀专用配方 | 寿命＞5年（传统陶瓷仅2年） |
3. 余热回收配置
烟气出口250℃ → 余热锅炉产生0.8 MPa蒸汽
蒸汽用于：
▶ 40%供PVA延伸线烘干箱
▶ 60%供厂区空调/清洗线
