国际烟包巨头的成功实践 凹版印刷废气处理工艺
国际烟包巨头的成功实践 凹版印刷废气处理工艺摘要
全球TOP5烟包集团的转型之战客户痛点：产线规模：6条十色凹印线（德国BOBST机），总风量 550,000m³/h油墨成分：硅烷流平剂（添加量0.8~1.2%，产生 六甲基二硅氧烷（L2））酞菁绿含氯颜料（氯含量 3200ppm）原方案失效：活性炭吸附系统：苯排放 12.6mg/m³（超标12倍），年更换成本 480万元被生态环境部挂牌督办，面临 日罚10万元 风险1. 废气预处理工段（关键创新
全球TOP5烟包集团的转型之战
客户痛点：
产线规模：6条十色凹印线（德国BOBST机），总风量 550,000m³/h
油墨成分：
硅烷流平剂（添加量0.8~1.2%，产生 六甲基二硅氧烷（L2））
酞菁绿含氯颜料（氯含量 3200ppm）
原方案失效：
活性炭吸附系统：苯排放 12.6mg/m³（超标12倍），年更换成本 480万元
被生态环境部挂牌督办，面临 日罚10万元 风险
1. 废气预处理工段（关键创新）
| 模块 | 技术措施 | 解决痛点 |
|---|---|---|
| 硅氯拦截 | 两级沸石转轮串联： - 第一级：疏水性沸石（吸附硅氧烷） - 第二级：磺酸基改性沸石（捕获氯离子） | 硅吸附率＞98% 氯拦截率＞95% |
| 湿度控制 | 转轮除湿+冷却盘管，将RH 85%→25% | 提升沸石吸附容量40% |
| 粉尘防护 | 纳米涂层滤袋（精度0.1μm） | 粉尘负荷降至＜1mg/m³ |

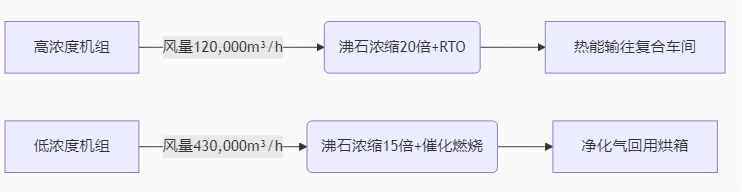

2. 核心处理工段（双技术并联）
技术参数对比：
| 系统 | 沸石+RTO | 沸石+催化燃烧 |
|---|---|---|
| 处理浓度 | 8~15g/m³（浓缩后） | 3~8g/m³（浓缩后） |
| 运行温度 | 850℃ | 300℃ |
| 防堵设计 | 陶瓷孔径4.5mm+每周脉冲清灰 | 催化剂抗硫氯涂层 |
| 能源回收 | 产出350℃热风，年替代天然气210万方 | 余热加热烘箱新风 |
3. 智能联控系统
动态风量分配：根据实时LEL值自动切换处理路径（如洗机时低浓度废气切至催化燃烧线）
催化剂监护系统：
在线红外监测催化剂活性
氯吸附量＞3%时自动启动 热再生程序（350℃氮气吹扫）
实测排放数据（第三方SGS检测）
| 污染物 | 进口均值 | 沸石+RTO排放 | 沸石+CO排放 | 国标限值 |
|---|---|---|---|---|
| 总VOCs | 2.8g/m³ | 9mg/m³ | 22mg/m³ | 80mg/m³ |
| 苯 | 92mg/m³ | ＜0.3mg/m³ | 1.2mg/m³ | 1mg/m³ |
| 二噁英 | 1.8ng-TEQ/m³ | 0.07ng-TEQ/m³ | - | 0.1ng-TEQ/m³ |
| 氯化氢 | 270mg/m³ | 18mg/m³ | - | 60mg/m³ |
注：沸石+CO路线未处理含氯废气，氯化氢由RTO线单独处理
经济效益与社会效益
成本节约（对比原活性炭方案）
| 项目 | 原方案（年） | 新方案（年） | 节约额 |
|---|---|---|---|
| 能耗费用 | 860万元 | 410万元 | 450万元 |
| 耗材更换 | 480万元 | 120万元 | 360万元 |
| 环保罚款 | 300万元 | 0 | 300万元 |
| 合计 | 1640万元 | 530万元 | 1110万元 |
本文《国际烟包巨头的成功实践 凹版印刷废气处理工艺》由天清佳远发布，如有疑问欢迎联系我们。
